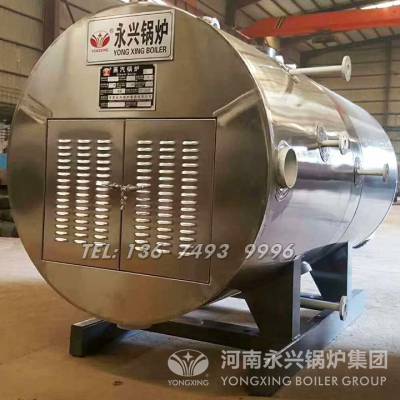

1吨电加热蒸汽锅炉不锈钢加热管技术参数:

1 锅炉蒸发量 1t/h
2 蒸汽压力 1.25 MPa
3 蒸汽温度 194 ℃
4 给水温度 20 ℃
5 设计热效率 98 ％
6 设计燃料 电
7 电源 380V/50Hz
8 电热管功率 750 KW
9 锅炉水容积 2.1m3
10 安全稳定运行工况范围 80～100 %
11 总耗电功率 752.2kw
12 锅炉本体耗钢量 1114 kg
13 钢结构耗钢量 160 kg
14 锅炉大件运输重量 1738kg
15 锅炉大件运输尺寸（长×宽×高） 2620×1320×1710 mm

1吨电加热蒸汽锅炉不锈钢加热管简介:

1、锅炉本体由φ1232×10的锅壳筒体、φ1200×16的前后封头、25个DN80的电热管管座组焊而成。

2、本锅炉加热器采用直接式加热管，其特点：

2.1加热管直接与水接触，传热面积提高，改善热工性能，***产品出力。

2.2加热管机械性能增强，结构紧凑，体积小。检修、更换、安装极为方便。

2.3加热管采用不锈钢制造，***，使用寿命长。

3、由于锅炉采用电加热，只有锅炉体表散热损失，热效***达98％以上，***实现***。

4、加热均匀、稳定，蒸发面积大。

5、除常规的压力控制，还装有自动排污系统，***的程序控制，自动连锁、自动报警，实现全自动控制，加热器分级启动和停止，减轻对电网的冲击，具有过热、过压、缺水、短路、缺相、漏电等自动保护功能，***，操作简便。

6、本锅炉所配备的传感型板式水位计具有自动控制给水及水位报警和连锁功能。当水位低于低水位控制点时，自动启动给水泵向锅炉给水；当水位低于***水位控制点时，自动声光报警并切断加热元件，需人工复位。当水位高于水位控制点时，自动声光报警并切断加热元件，需人工复位。

1吨电加热蒸汽锅炉不锈钢加热管标准清单:

河南永兴锅炉
集团有限公司 WDR1-1.25蒸汽锅炉 YX307-00
 标 配 清 单 共 1 页 *** 页
序号 名  称 型 号 或 规 格 单位 数量  厂家 备  注
一 锅炉主机 WDR1-1.25 台 1 永兴
二 配套辅机
1 给水泵 LVR2-18  2.2kW 台 2 利欧 136m   2m3/h
2 电控柜 YXDK-1 台 1 永兴
3 水处理 1m3/h 套 1 弗莱克
4 分汽缸 φ159 台 1 永兴 标配
三 一次管道阀门仪表
1 压力表弯管  件 1 永兴
2 三通旋塞阀 PN1.6 DN15 件 2 永兴 压力表用
3 压力表 Y-150  1.6级 M20×1.5 件 1 青岛 0～2.5MPa
4 电接点压力表 Y-150  1.6级 M20×1.5 件 1 青岛 0～2.5MPa
5 压力控制器 KP-36 件 2 韩国 0～2.5MPa
6 全启式弹簧安全阀 A48Y-16C   PN1.6 DN40 件 2 宇明 1.0～1.3MPa
7 截止阀 J41H-16C   PN1.6 DN50 件 1 宇明 主汽
8 截止阀 J41H-16C   PN1.6 DN25 件 1 宇明 给水
9 止回阀 H41H-16    PN1.6 DN25 件 1 宇明 给水
10 闸阀 Z41H-16Q   PN1.6 DN40 件 1 宇明 排污
11 快速排污阀 P48H-16Q   PN1.6 DN40 件 1 宇明 排污
12 球阀 Q41F-16    PN1.6 DN25 件 4 宇明 水位计
13 板式水位计 X49F-16    PN1.6 DN25 件 1 荥阳 L=350
14 双色水位计 B49X-16    PN1.6 DN25 件 1 荥阳 L=350
15 水位控制器 UDZ-453A-C PN1.6 DN25 件 2 泗水 L=350
四 随机文件  套 1 永兴
